cad如何让图形闭合,CAD里面如何对图形进行闭合

时间:2023-06-12 17:22:13编辑:奇闻君

  CAD里面对图形进行闭合的方法

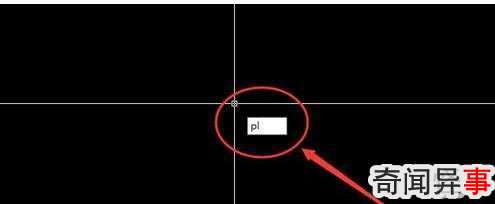

  1、打开cad,先绘一条多线段为例,输入“pl”,

CAD里面如何对图形进行闭合

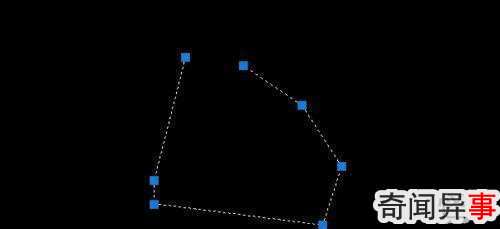

  2、绘制一多线段,

CAD里面如何对图形进行闭合

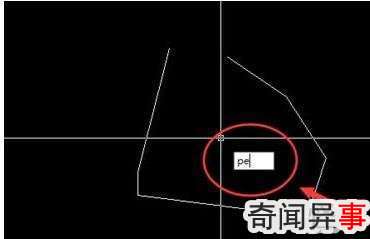

  3、输入快捷命令:“pe”,回车

CAD里面如何对图形进行闭合

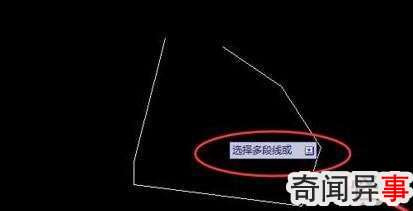

  4、选中该多线段,

CAD里面如何对图形进行闭合

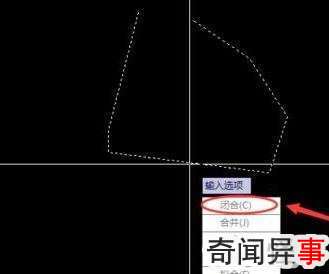

  5、在弹出的菜单中选中“闭合”

CAD里面如何对图形进行闭合

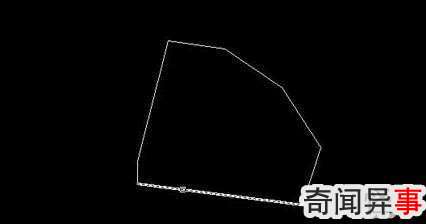

  6、完成闭合,按“Esc”键退出,完成已有多线段的闭合。

CAD里面如何对图形进行闭合


看了“CAD里面如何对图形进行闭合”的人还看了:

1.cad怎么闭合图形

2.CAD对不闭合图形怎么填充

3.怎么使用CAD闭合图形

4.如何将不闭合的CAD图形闭合

思考:

思考1:CAD中,使图形闭合是哪个命令?

提示:一 如果图形本来是闭合的,用pe 命令 把线条转化成多段线然后,有合并选项 二 如果图形有间隙,用f(倒角)命令,记住把半径R设为0,然后倒角即可

思考2:cad如何给一个闭合图填充图案

提示:方法 1.首先打开cad图片,画了几个矩形。 2.点击cad里面的”图案填充“的快捷键,这个快捷键带有斜线阴影,比较好区分。 3.在弹出的对话框中选择”图案“后面的小矩形,选择我填充图案的类型。 4.选择要填充图案的类型后,点击”确定“。 5.上面有两种...

思考3:cad 怎么封闭线

提示:cad 封闭线的方法: 使用pl命令绘制,在最后一个点绘制好后,不要结束命令;在命令行有提示,你可以选择C,这样这个pl过程的线就闭合了。 如果是画好的图形,可以使用bo命令。封闭这个区域。然后导出的wmf,或者eps都是可以填充颜色的。 如果是pl...

思考4:autocad 如何把一个区域变成封闭的图形

提示:在绘图有个“面域”工具,点击“面域”---选择你要形成封闭空间的线段----确定就好了,直接选择该线段,特性里就有面积#或者把线段变成多段线输入!点击 快捷键pe---选择线段---Y确定转化为多段线---输入J(合并)--就可以依次吧线段合成一个整体,也...

思考5:CAD中使图形闭合是哪个命令

提示:假如一个看着封闭的一个图形无法填充的话可用bo敕令对本来的图形进行从新生成会在本来的基本上覆盖一个和本来图形一样但封闭可填充的图形。
